如何兼顧兩種變幅機構各自的優勢，既能滿足在復雜工況下設備穩定和移動便捷性，又能保持強悍的硬巖鉆進能力，上海金泰最新推出的SD36多功能鉆機可謂是一員“靈活的悍將”。

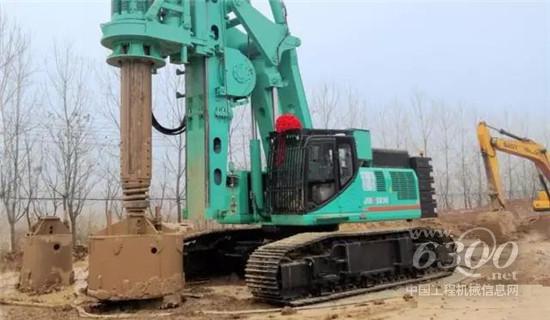

2017.1滬寧高速高架跨線橋工程施工案例

　　變幅機構是旋挖鉆機關鍵的承載部件，旋挖鉆機施工工況的多樣性決定了變幅機構承載的復雜性。目前主流品牌旋挖鉆機的變幅機構主要采用“平行四邊形”（也被稱作‘四連桿’機構）和“大三角型”兩種類型，這兩種結構分別適用于相應的工況，各具優勢。一般認為，采用“平行四邊形”變幅機構的旋挖鉆機在拆裝和運輸方面更便捷，整機的靈活性優于“大三角”結構；相應的，由于承載結構的差異，“四連桿”機構旋挖在入硬巖時，整機的穩定性較“大三角”結構略遜一籌。

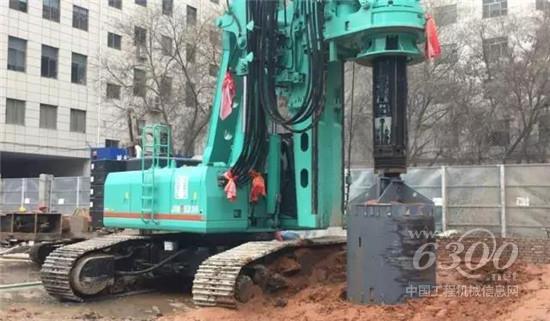

蘭州中央商務區施工案例

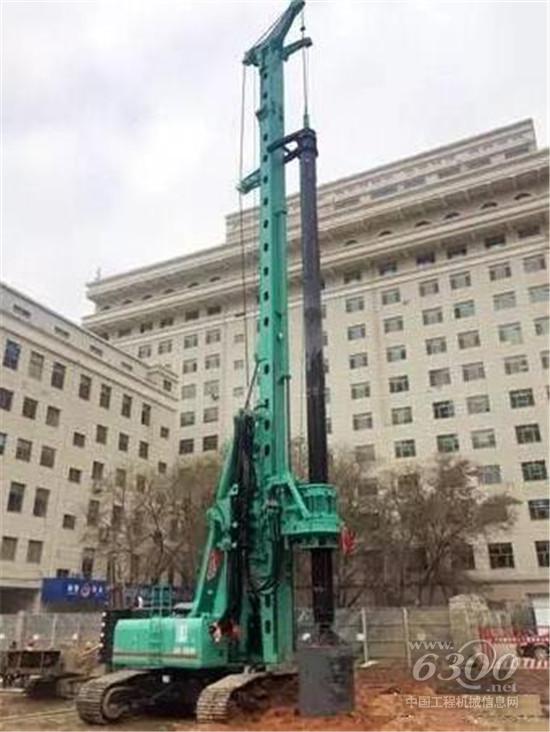

蘭州中央商務區施工案例

　　如何兼顧兩種結構各自的優勢，既能滿足在復雜工況下設備穩定和移動便捷性，又能保持強悍的硬巖鉆進能力，上海金泰最新推出的SD36多功能鉆機可謂是一員“靈活的悍將”。

　　SD36多功能鉆機具有如下技術特點：

　　?新一代旋挖專用底盤：發動機功率為299kw（歐Ⅲ標準）；下底盤加寬、重量加大、重心更低，保證入巖鉆進時機身的穩定性；

　　?高效動力頭：轉速多檔控制，鉆進效率更高；動力頭滑架采用長導向單邊三組耐磨結構，保證鉆孔垂直度；同時，具有雙重緩沖系統，有效降低動力頭所受的沖擊；

　　?主卷揚：采用快速合流技術，最大速度達到70m/min；同時具有高低速配置，有效提升鉆機效率；

　　?節能降耗：液壓系統采用多泵串、并聯方式，以及大通徑、大流量的主閥配置，合理進行動力分配，最大限度的提高主閥輸出功率，降低無用損耗；

　　?回轉制動能力強大，可達50000Nm，更適用于復雜地層、大口徑樁基施工；

　　?疊加式標準化配重：采用疊加式配重，整機結構更加緊湊；還可根據實際工況靈活增減配重配置；

　　?對四連桿結構及油缸液壓系統的設計進行了全面升級，油缸起塔能力大幅度提升。
