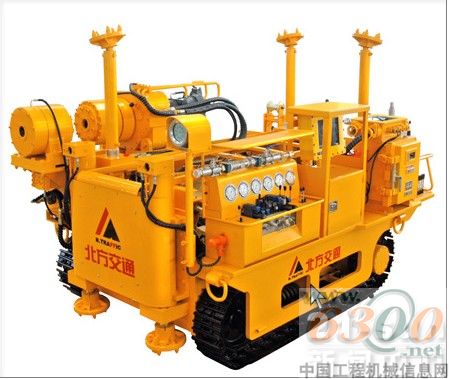

ZDY3500L近水平定向鉆機

　　近日，由北方交通自主研發的ZDY3500L近水平定向鉆機下線，并于8月8日盛裝參加在太原舉辦的首屆中國(山西)裝備制造業博覽會展示。該產品整機重量11.5t，外形尺寸3.97×2.36×2.144m，最大鉆進深度1000m，適應煤巖堅固性系數f≤10。

　　這款ZDY3500L近水平定向鉆機具有結構緊湊、操作靈活、機動性好等特點。測斜定位系統精確，對鉆進軌跡的傾角、方位角、工具面角、溫度等參數，可實時進行準確檢測，并通過人機界面精確的顯示鉆進軌跡，確保實際鉆進軌跡與設計相符。給進系統采用液壓與鏈條結合傳動，具有結構緊湊，動力傳遞平穩，進給行程加倍等特點，并且有效的提高了給進系統的使用壽命。前后夾持裝置精密，利用強力彈簧和環形油缸來實現鉆桿的夾緊和放松，具有松、緊速度快，精度高，同步性好，同軸度高且夾緊可靠等特點。該機的柔性鉆桿具有通纜結構，結合定向鉆進工況，采用特殊合金鋼制造，并進行了特殊的熱處理，具有強度高，韌性好，可實現復雜的定向鉆進軌跡，并且鉆桿采用特殊的聯接螺紋，密封性好、入扣容易、不粘扣、強度高，可有效的減少斷桿事故的發生?？椎讋恿Ψ€定可靠，孔底螺桿馬達采用國內和國際知名品牌，具有效率高、穩定性好、壽命長以及輸出轉速范圍寬和扭矩大等特點。焊接機身強度高，采用計算機輔助設計并經過有限元分析進行結構優化。機身全部采用高強鋼板制造，保證了機身在復雜工況下的強度和剛度要求。

　　該設備是適用于煤層的瓦斯抽排放鉆孔、注排水鉆孔、勘探鉆孔及各種工程鉆孔作業的一款高精度整體式近水平定向鉆機。
